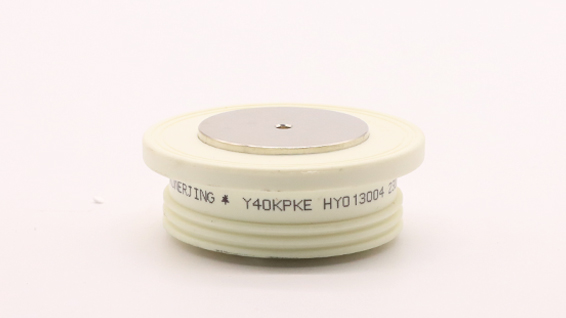

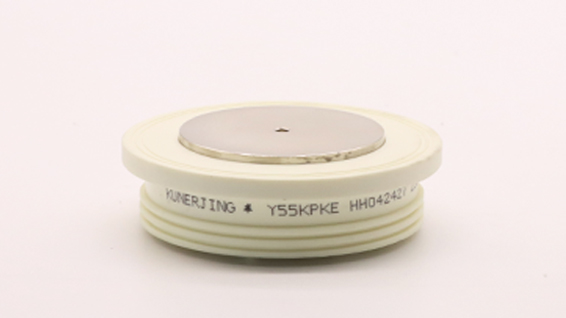

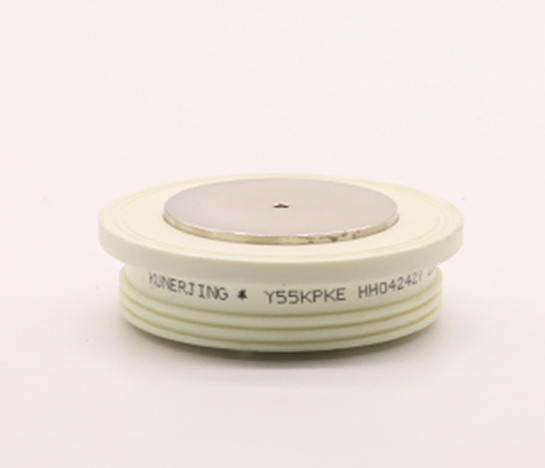

普通晶閘管在工作過程中,它的陽極a和陰極k與電源和負(fù)載連接,組成普通晶閘管的主電路,普通晶閘管的門極g和陰極k與控制普通晶閘管的裝置連接,組成普通晶閘管的控制電路。
特點● 全擴散工藝
● 平板型專利型封裝
● 中心方法門極結(jié)構(gòu)
● 雙面冷卻
型號 Type |
VDRM VRRM |
IT(av) THS 55℃ |
ITSM 10ms |
dv/dt | di/dt | IDRM IRRM | IGT | VGT | IH | VTM/ITM | RTH(j-hs) | Tjm | 安裝力 |
外形 OuUine? |
25℃ | ||||||||||||||
V | A | KA | V/μS | A/μS | mA | mA | V | mA | V/A | ℃/w | ℃ | KN | (Fig) | |
KP300AKY | 100-5000 | 300 | 3.8 | 300 | 100 | 30 | 35-250 | 0.8-2.5 | 20-200 | 2.2/900 | 0.055 | 125 | 5.3-10 | 3,7,8,9,12,13 |
KP500AKY | 100-5000 | 500 | 6.4 | 300 | 100 | 50 | 35-250 | 0.8-2.5 | 20-250 | 2.4/1500 | 0.035 | 125 | 15-20 | 4,9,13,14 |
KP600AKY | 100-5000 | 600 | 6.4 | 300 | 100 | 40 | 35-300 | 0.8-2.5 | 20-250 | 1.8/1/00 | 0.035 | 125 | 10/20 | 5,9,10,14,15 |
KP800AKY | 100-5000 | 800 | 10 | 300 | 100 | 50 | 40-300 | 0.8-3.0 | 20-250 | 2.2/2400 | 0.032 | 125 | 15-20 | 5,10,14,15 |
KP1000AKY | 100-5000 | 1000 | 13 | 500 | 150 | 80 | 40-300 | 0.8-3.0 | 20-300 | 2.4/3000 | 0.022 | 125 | 21-30 | 6,15,16 |
KP1200AKY | 100-5000 | 1200 | 15 | 500 | 200 | 120 | 40-300 | 0.8-3.0 | 20-300 | 2.4/3000 | 0.02 | 125 | 21-30 | 15,16 |
KP1500AKY | 100-5000 | 1500 | 20 | 500 | 200 | 120 | 40-300 | 0.8-3.0 | 20-300 | 2.4/3000 | 0.017 | 125 | 27-34 | 16,17 |
KP1600AKY | 100-5000 | 1600 | 22.5 | 500 | 200 | 160 | 40-300 | 0.8-3.0 | 20-300 | 2.4/4000 | 0.016 | 125 | 30-40 | 17,18 |
