一、橋堆的三大核心優勢：為什么它無可替代？

1.效率更高，能量利用更徹底

2.半波整流僅利用交流電的半個周期，效率約 40%；

·橋堆（全波橋式整流）利用整個周期，效率提升至 80% 以上，相同輸入下輸出功率更大。

3.輸出更穩定，濾波更簡單

4.半波整流輸出的脈動頻率與輸入相同（50Hz），橋堆輸出頻率翻倍（100Hz），波形更密集，只需較小電容即可濾除波動，降低電路成本。

5.接線更靈活，無需區分極性

6.交流電輸入無需區分正負，直接連接 “~” 端，避免因接線錯誤導致的故障，對用戶和電路設計都更友好。

二、從微瓦到兆瓦：橋堆的 “全場景生存指南”

1. 按功率分類：小身材大能量

·微型橋堆（幾瓦到幾十瓦）：常見于手機充電器（如 DB107 封裝）、LED 驅動電源，體積僅幾毫米，可直接焊接在電路板上；

·中型橋堆（百瓦到千瓦）：應用于家電（冰箱、洗衣機控制板）、工業控制設備，封裝多為插件式（如 GBU406），需搭配散熱片；

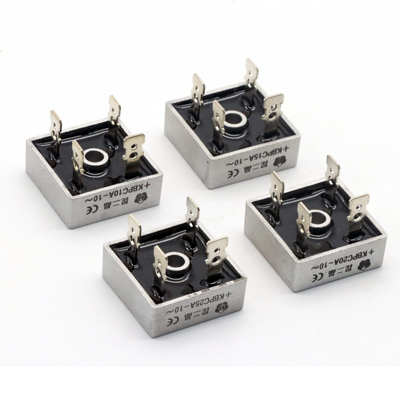

·大功率橋堆（兆瓦級）：用于電動車充電樁、光伏逆變器、電焊機，采用模塊化封裝（如 KBPC3510），內部集成散熱基板，可處理數百安電流。

2. 典型應用場景

·消費電子：手機、筆記本電腦充電器中，橋堆將 220V 交流電轉為 5V/9V 直流電，為電池充電；

·新能源領域：電動車的車載充電機（OBC）通過橋堆將電網交流電整流，再轉換為電池所需的高壓直流電；太陽能逆變器則反向使用橋堆，將光伏板的直流電逆變?yōu)榻涣麟姴⑷腚娋W(wǎng)；

·工業設備：電機調速器需要穩定的直流電源控制轉速，橋堆在此承擔大電流整流任務；UPS 不間斷電源中，橋堆負責市電整流和電池逆變的雙向轉換。
