您的位置:首頁 >昆二晶產品中心 >固態繼電器 >單相固態繼電器
直流控直流固態繼電器 直流控直流固態繼電器 直流控直流固態繼電器

直流控直流固態繼電器

型號SSR/GJX-1□48□

電流10、15、20、25、40、60、80、100、120A

產品參數過零信號3-32VDC輸入輸出24-220VDC

訂購熱線:0577-62627555

產品優勢/ Product advantage

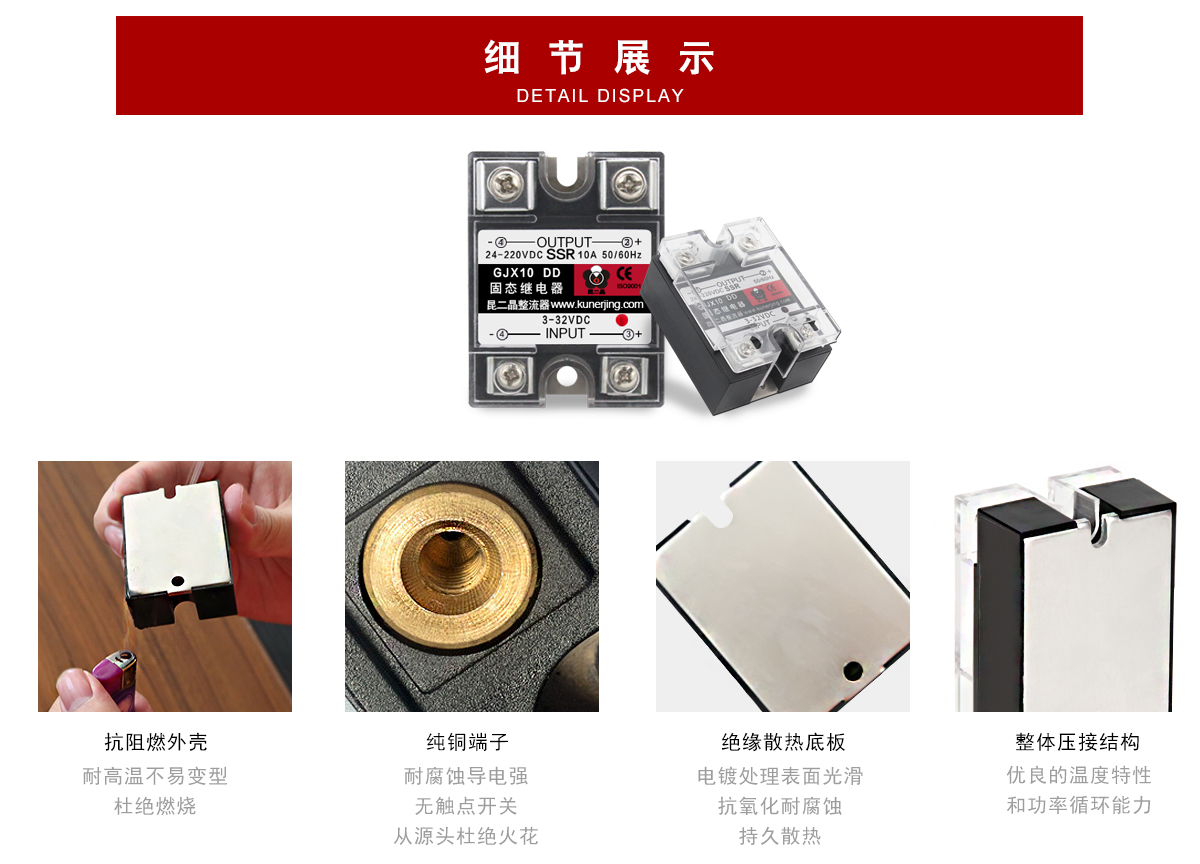

SSR10-120A直流控直流單相固態繼電器

完美替代交流接觸器及中間繼電器,體現了直流控制直流固態繼電器的優良特性。采用雙向可控硅或者單相可控硅反并聯過零觸發,當正弦波電壓剛好過零時,在零電壓處導通,零電流處關斷。

特點

● 高壽命,高可靠:ssr沒有機械零部件,有固體器件完成觸點功能

● 靈敏度高,控制功率小,電磁兼容性好

● 快速轉換:固態繼電器因?yàn)椴捎霉腆w其間,所以切換速度可從幾毫秒至幾微妙。

● 電磁干擾少:沒有輸入‘線圈“,沒有觸點燃弧和回跳,因而減少了電磁干擾。

● 控制輸入LED指示燈

545

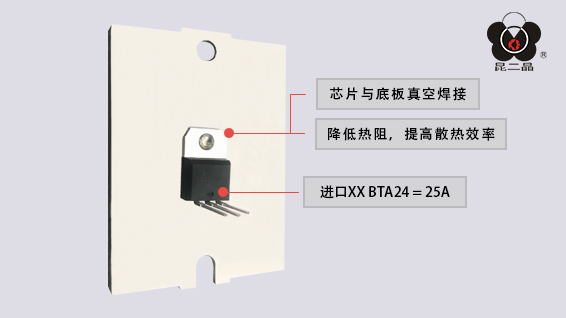

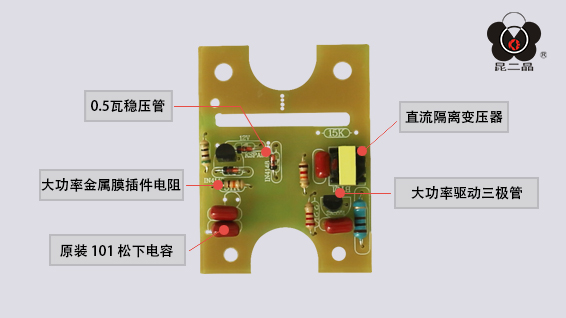

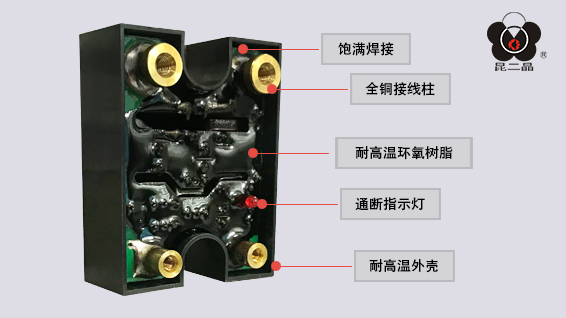

實景展示-昆二晶“精益求精”/Wiring diagram

單相固態繼電器

單相

昆二晶網站詳情頁_03

單相固態繼電器_02

參數選型/ Parameter selection

下列表格藍色字體為產品技術規格書,歡迎下載查看,如有出入請聯系15306880222按實際為準!

產品型號 負載最大電流 控制電壓 負載電壓 控制電流 隔離電壓 絕緣電壓 電子手冊
SSR-10DD 10A 3-32VDC 24-220VDC 6-15mA ≥2500VAC ≥2500VAC 10-40A
SSR-15DD 15A 3-32VDC 24-220VDC 6-15mA ≥2500VAC ≥2500VAC
SSR-20DD 20A 3-32VDC 24-220VDC 6-15mA ≥2500VAC ≥2500VAC
SSR-25DD 25A 3-32VDC 24-220VDC 6-15mA ≥2500VAC ≥2500VAC
SSR-40DD 40A 3-32VDC 24-220VDC 6-15mA ≥2500VAC ≥2500VAC
SSR-60DD 60A 3-32VDC 24-220VDC 6-15mA ≥2500VAC ≥2500VAC 60-120A
SSR-80DD 80A 3-32VDC 24-220VDC 6-15mA ≥2500VAC ≥2500VAC
SSR-100DD 100A 3-32VDC 24-220VDC 6-15mA ≥2500VAC ≥2500VAC
SSR-120DD 120A 3-32VDC 24-220VDC 6-15mA ≥2500VAC ≥2500VAC

安裝尺寸圖/ Size diagram

單相固態繼電器接線圖

固態繼電器

接線圖/Wiring diagram

固態繼電器接線圖
