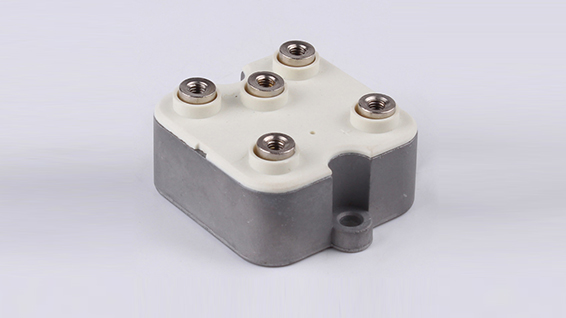

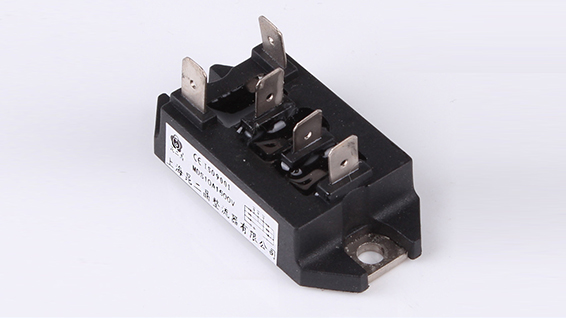

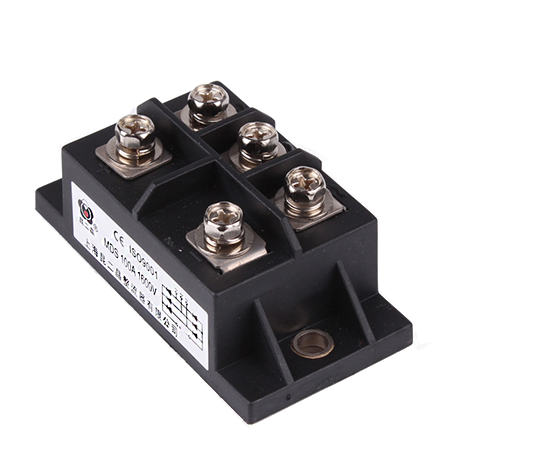

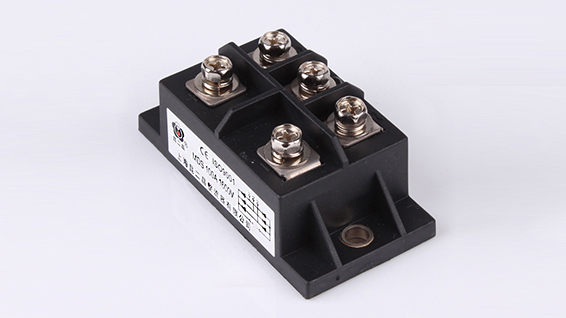

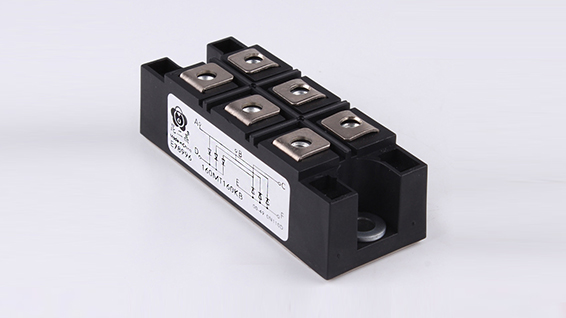

整流模塊是能夠通過二極管的單向?qū)ǖ奶匦詫㈦娖皆诹泓c上下浮動的交流電轉換為單向的直流電(交流變直流)。
特點● 芯片與底板電氣絕緣,2500V交流電壓
● 國際標準封裝
● 焊接結構,優良的溫度特性和功率循環能力
● 最高工作結溫達150℃,正向壓降小
Id | IT(AV) | VDRM VRRM | IDRM IRRM | VTM/ITM | IGT | VGT | IH | dv/d | di/dt | Tjm | Viso | Outline | |
A | A | V | mA | V | A | mA | V | mA | V/μS | A/μS | ℃ | V(AC) | |
60 | 20 | 400-2600 | 8 | 1.45 | 60 | 100 | 2.5 | 100 | 800 | 50 | 125 | 2500 | 26/27 |
90 | 30 | 400-2600 | 15 | 1.45 | 90 | 100 | 2.5 | 100 | 800 | 100 | 125 | 2500 | 26/27 |
130 | 44 | 400-2600 | 25 | 1.45 | 130 | 150 | 2.5 | 100 | 800 | 100 | 125 | 2500 | 28/29 |
150 | 50 | 400-2600 | 25 | 1.5 | 150 | 180 | 2.5 | 100 | 800 | 100 | 125 | 2500 | 28/29 |
200 | 67 | 400-2600 | 30 | 1.5 | 200 | 180 | 2.5 | 100 | 800 | 100 | 125 | 2500 | 29 |
300 | 100 | 400-2600 | 40 | 1.5 | 300 | 180 | 2.5 | 100 | 800 | 100 | 125 | 2500 | 31 |
450 | 150 | 400-2600 | 40 | 1.5 | 450 | 200 | 3 | 100 | 800 | 100 | 125 | 2500 | 32 |
